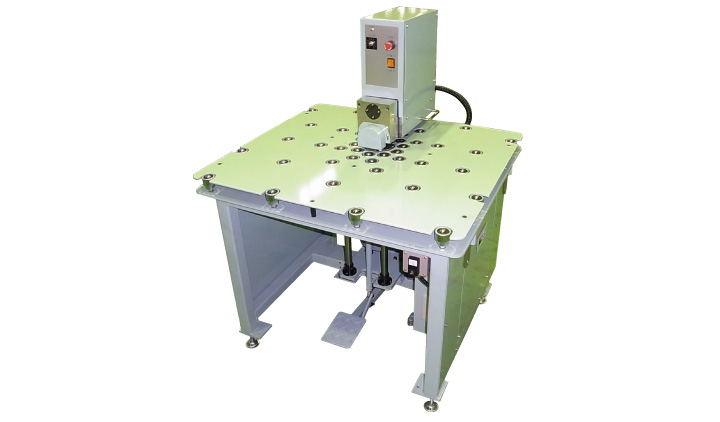

卓上R面取り機

卓上R面取り機
誰でも・簡単に・早く・安定した鋼板の面取りが可能! !

切断、溶断鋼板のエッジ部のR面取り・C面取りを早く簡単に実現!!
作業効率が大幅改善!

主軸固定(上向き)、鋼板移動供給式

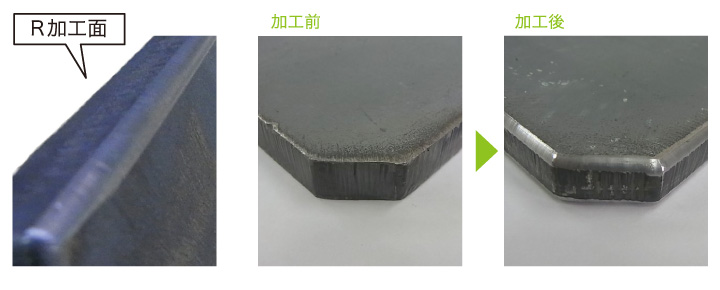

安定した品質のR面取り・C面取りが可能です。(手直しの大幅削減)

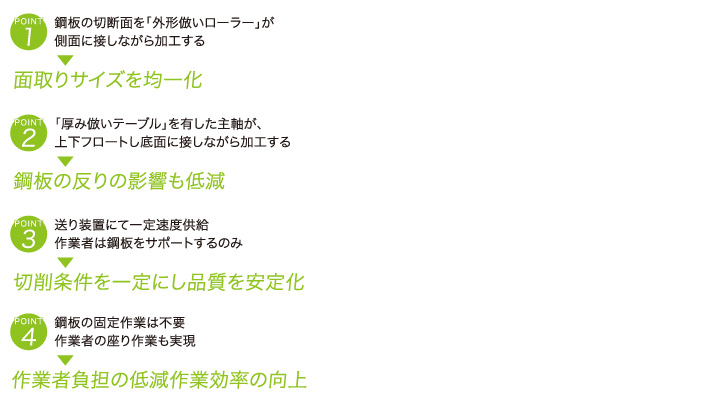

  • 切断面外形を倣いローラーが接しながら加工することで面取りサイズを均一にすることができます。
  • 主軸は上下フロート機構を有しており、鋼板の反りに対しても追従して加工できます。
  • 鋼板は送り装置にて一定速度で供給され、ムラ無く加工することができます。
ハンドツールでの作業と比べ、作業負荷が軽減される上、溶断板固定の工程を省略できます。

主要スペック
本体サイズ W900×D800×H1200
テーブル高さ GL~750mm
加工内容 R面取り(面取り量:2.4mm程度・チップ型式:R3・板厚:9mm~36mm)
主軸カッター 3枚刃 チップ交換式専用カッター
加工板(厚み) 9mm~36mm
倣いローラー径 φ40(ローラー交換により面取り寸法の調整可能
切削送り 変速ボリューム式(~6m/min)
本体重量 280kg
供給電源 AC200V
特記事項 ガイドローラー・旋回テーブル 付き

※お客様の加工対象の鋼板形状により、カスタマイズ可能です。お気軽にご相談ください。
 テーブルサイズ、形状など、加工対象形状に適した機械をご提案いたします。
※門型ーCNC3軸、立型マシニングセンター方式のR面取り加工機もございます。
