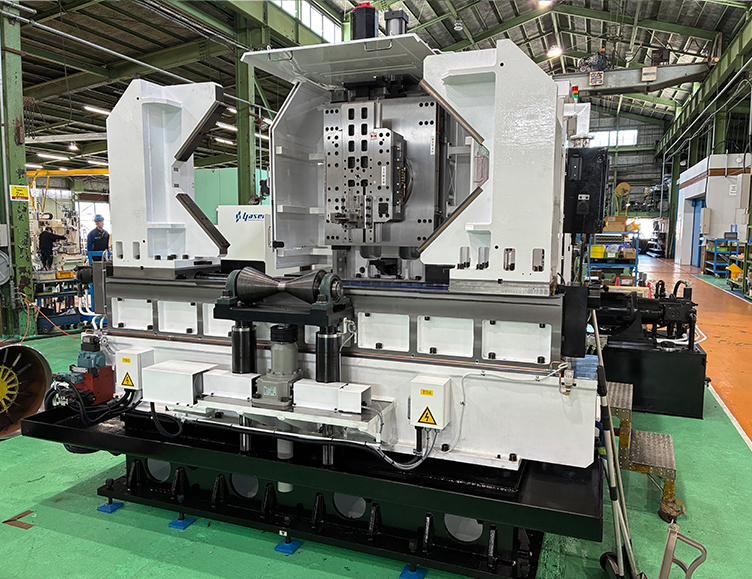

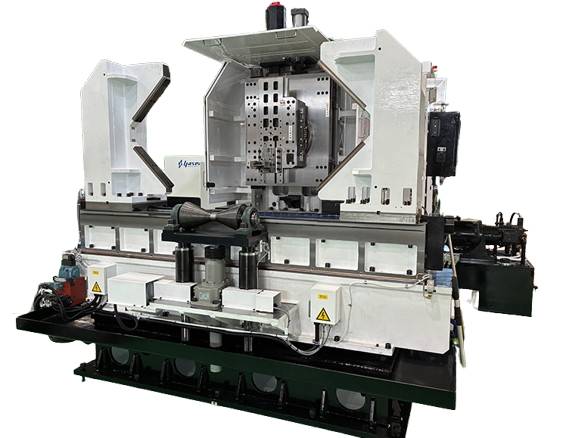

【概略仕様】
■ 機械全般
・フロアスペース：4,750mm×4,440mm×3,032mm
・総重量：25,000kg

■ 加工ユニット 　
・3軸スライド(3軸ともローラーガイド＆ボールネジ) 　　
Y軸　　　 ：ST=±50ｍm　早送速度 3m/min 　　　　　　　　
サーボモータ(αiF22/3000-B) 　　
C軸　　　 ：ST=±100mm　早送速度 3m/min 　　　　　　　　
サーボモータ(αiF12/4000-B) 　　
Z軸　　　 ：ST=850mm　早送速度 8m/min 　　　　　　　　
サーボモータ(αiF22/3000-B) 　

・旋回軸 　　
B軸　　　 ：ST=±5°　早送速度 19.8°/min 　　　　　　　　
サーボモータ(βiS4/4000-B) 　

・スピンドル 　　主軸モータ：ギアードモータ(15kW) 　　　　　　　　
(インバーター制御) 　　回転数　　：～115rpm 　
・フェーシング 　　NC-F型式  ：中型NCフェーシング(ボルト締結仕様)
X軸　　　 ：ST=272mm　早送速度 1.5m/min 　　　　　　　　
サーボモータ(αiF8/4000-B)

■ 切削油：無し(ドライ加工)
■ カバー：無し(切粉飛散防止の局所カバーのみ)

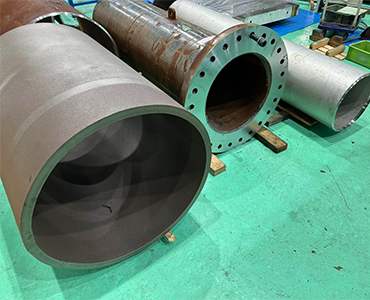

【ワーク】
素材規格：400A～1000A
素材外径：φ406.4ｍｍ～φ1016ｍｍ
素材肉厚：～100ｍｍ
素材長さ：500ｍｍ～5500ｍｍ
重量　　：Max20000N
