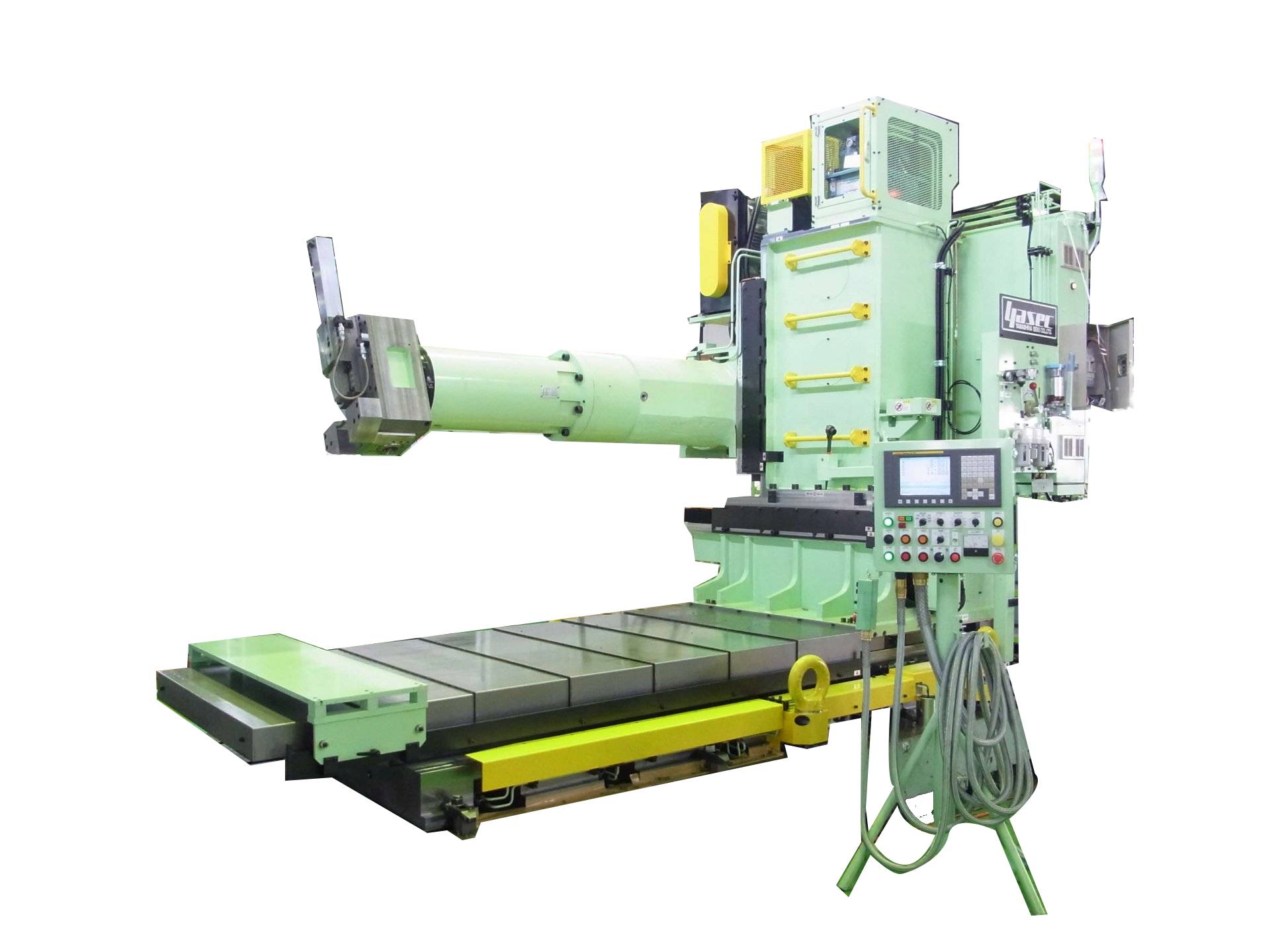

大型船舶用ラダー穴加工、複合加工機能付き 横型CNCフェーシング加工機
大型船舶のラダーボス部を効果的に加工するために開発された機械です。CNC制御フェーシングヘッド、CNC3D制御コラム及びヘッド、全体の水平方向のスイベル角度を調節する手動調整ハンドル装置より構成されています。ラダーは鋼板溶接構造で重量物であるので、機械を加工物の所まで移動させて加工を行う事が出来るように、コンパクトに設計されています。
ポータブル機能―電気制御装置、油圧ユニット、潤滑装置をすべて機内に搭載しています。また、運搬用アイボルト4本も取り付けてあります。
複合加工機能―先端の加工ヘッドを簡単に交換できます。ご要望に応じてドリル―タップ、多軸ドリル、アングル、ミーリング、ボリッシング、偏心加工ヘッド等も製作致します。従来の横型ボーリング機による方法と比べると、作業者に優しく、高精度高効率に加工が出来る独創的な機械構成となっています。本機の特徴を生かした他の用途への応用した機械も製作しています。
ポータブル機能―電気制御装置、油圧ユニット、潤滑装置をすべて機内に搭載しています。また、運搬用アイボルト4本も取り付けてあります。
複合加工機能―先端の加工ヘッドを簡単に交換できます。ご要望に応じてドリル―タップ、多軸ドリル、アングル、ミーリング、ボリッシング、偏心加工ヘッド等も製作致します。従来の横型ボーリング機による方法と比べると、作業者に優しく、高精度高効率に加工が出来る独創的な機械構成となっています。本機の特徴を生かした他の用途への応用した機械も製作しています。
業界 | 船舶 |
---|---|
ワーク名称 | 船尾部品(ラダー) |
加工内容 | ボーリング、フェーシング(ボステーパー穴全加工) |
機械構成 | 単体CNC機 |
搬送形式 | 機械ポータブル |
仕様 | ヘッド交換式4軸NC |
製造年月日 | 2015.03 |
