開先加工とは、溶接前に金属の接合部を加工し、強度・品質を確保するための重要な工程です。しかし現場では、「品質が安定しない」「作業者によって仕上がりが変わる」といった課題も多く見られます。 本記事では、開先加工の基礎から種類・方法、機械の選び方、さらに品質を安定させるための具体的な解決策まで初心者にもわかりやすく解説します。


こんなお悩みありませんか？

• 作業者によって仕上がりにバラつきがある
• 溶接不良が発生する
• 手作業で負担が大きい
• 安全面に不安がある

これらは多くの現場で共通する課題です。


開先加工とは？

開先加工とは、金属の接合部に角度をつける溶接前の成形工程です。溶接強度・品質を左右する重要な工程で、適切な開先なしには十分な溶け込みが得られません。つなぎ合わせる部分にあらかじめ作っておく溝のことを開先、開先を作ることを開先加工といいます。 適切な開先を設けることで、溶接金属が内部までしっかり入り込み、強度と品質を確保できます。特に厚みのある材料では、開先加工を行わないと内部まで十分に溶け込まず、強度不足や欠陥の原因となります。そのため、開先加工は品質を左右する非常に重要な工程です。


なぜ開先加工が必要なのか？

厚みのある材料をそのまま溶接すると、以下の問題が発生します。

《開先なしの場合》

• 溶接金属が奥まで届かない
• 溶け込み不良・割れなどの欠陥が発生
• 強度不足の原因になる

開先加工は「見えない内部品質」を支える重要工程です。

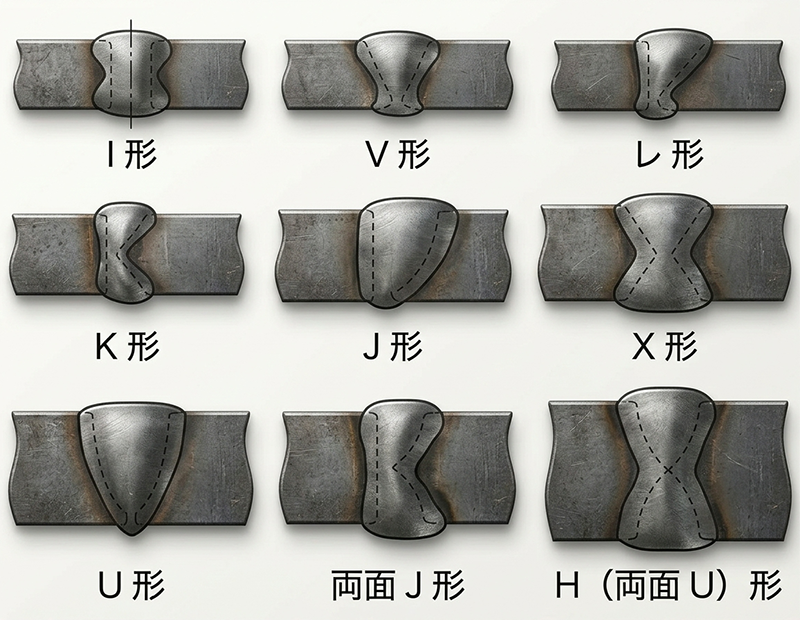

主な開先の種類

開先加工にはいくつかの種類があり、用途や材質によって使い分けられます。

• I形（薄板向け）
• V形（一般的）
• X形（両面溶接で残留応力が少なく変形が抑えられる）
• K形（K形はX形の非対称形で、突き合わせ溶接以外に「T継手」「十字継手」「角（かど）継手」などの直交する接合部で多く使われます）
• U形・J形（開口が小さく溶着金属量が少ないため溶接コストを抑えられる）
• 両面J形（極厚板の突き合わせ溶接に用いられ、Ｖ形開先よりも溶接材を少なく抑えられる）
• H形（極厚板の突き合わせ溶接に用いられ、X形開先よりも溶接材を少なく抑えられる）

これらは加工時の角度設定が非常に重要で、適切な設計が品質に直結します。


開先加工の方法

開先加工には複数の方法があります。用途や求める精度に応じて最適な方法を選定します。

■ 機械加工
専用の開先加工機を使用する方法で、高精度な仕上がりが特徴です。 刃やチップ、ビットを用いて切削します。

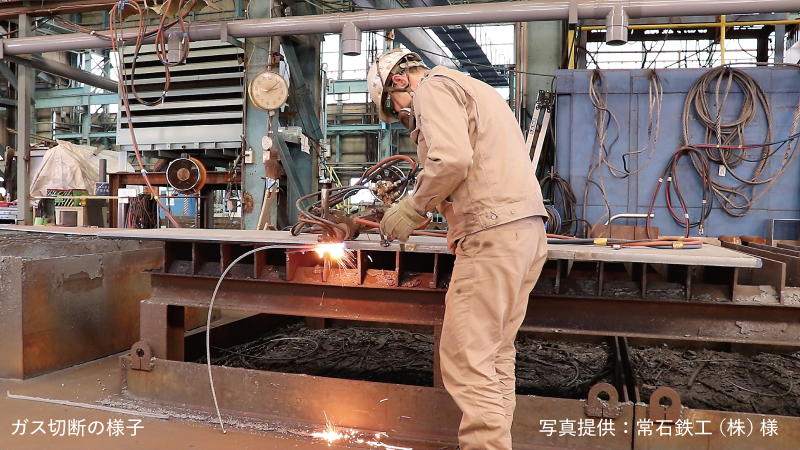

■ ガス切断
厚板に適した方法で、比較的コストを抑えられます。
■ プラズマ切断
高速で加工ができます。
■ レーザー加工
高精度・高品質な仕上がりです。


開先加工機とは

開先加工機とは、金属を溶接する前に、接合する端部を斜めや凹凸状に削って「溝（開先）」を作るための専用機械です。

■ 種類

• ハンディタイプ （手持ち式）　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

　　対象ワーク：小物部品・薄板・局所部分
　　特徴：軽量で持ち運び可能、現場の細かい修正や部品加工に最適
　　用途：補修・現地工事・狭所作業
　　注意点：手作業のため品質は作業者に依存しやすく、身体的負担が大きい。

• ポータブルタイプ （据え付け不要・中型）

　　対象ワーク：中型の鋼板・配管（数mm～数十mm程度）
　　特徴：現場へ持ち込み可能で、安定した加工ができる。
　　用途：造船・建設現場・設備工事
　　注意点：電動・エアなど駆動方式が選択可能
　　メリット：ハンディよりも精度が安定し、自動送り機構つきも存在

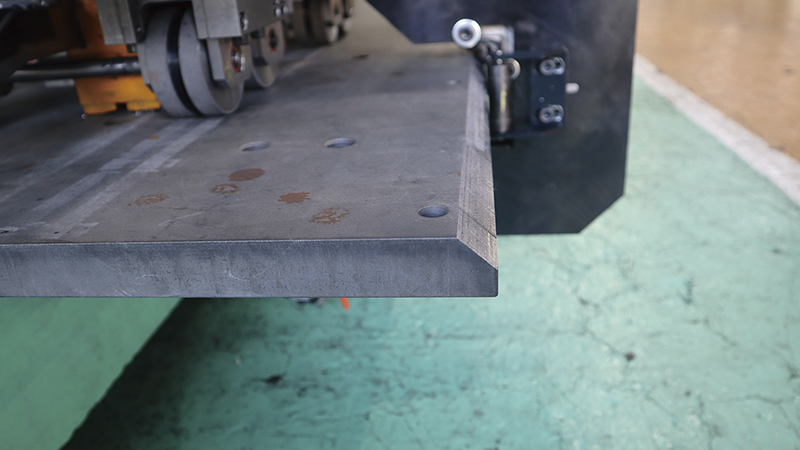

• 自走式（オートラベル型）

　　対象ワーク：中〜大型鋼板（厚板・長尺材）
　　特徴：機械がワークの上を自動走行しながら加工
　　用途：造船・橋梁・大型構造物
　　注意点：電動・エアなど駆動方式が選択可能　　
　　メリット：均一な開先角度・仕上がり
　　補足：レール不要タイプなど段取り性も進化

• 据え置き型（大型） ： 量産・高精度用途

　　対象ワーク：大型鋼板・大径配管・量産品
　　特徴：固定設備として高出力
　　用途：工場内ライン
　　メリット：厚板・大口径にも対応　　
　　補足：数百mm～大口径配管まで対応する機種もあり

■ サイズ別

• 小型機 ： 軽量・現場対応
• 大型機 ： 高出力・大口径対応

■ 駆動方式

• 電動タイプ ： 扱いやすく主流
• エア式など



なぜ品質が安定しないのか

実は、開先加工の品質が安定しない原因は「加工方法」ではなく、「人に依存していること」にあります。

• 手作業によるバラつき
• 熟練度の差
• 作業負担

その課題、全自動で解決できます。
開先加工の自動化により、

が実現できます。



山科精器の開先加工機の特長

当社は「自走式」と「据え置き型」の開先加工機を製造しており、最大の特長は、【自動化】です。

 「全自動」による現場改善

• 作業者の負担を大幅に軽減
• 技術者の熟練度に依存しない
• 誰が加工しても均一な仕上がり

「品質の安定」と「人手不足対策」を同時に実現します。


 高精度な複雑形状加工に対応

U開先・テーパー開先・多段開先など、複雑形状にも対応可能です。


自動芯出しによる高品質量産（パイプ用開先加工機のみ対応）

タッチプローブ搭載により芯出しを自動化。 属人化を排除し、安定した品質を実現します。


一貫対応・特注ライン設計も可能

前後工程を含めた専用機・大型ラインの設計も対応可能です。


母材に応じた最適なラインナップ

当社では、平板用・パイプ用に特化した開先加工機をラインナップしています。（以下参照▼）



山科精器の 《平板用》 開先加工機

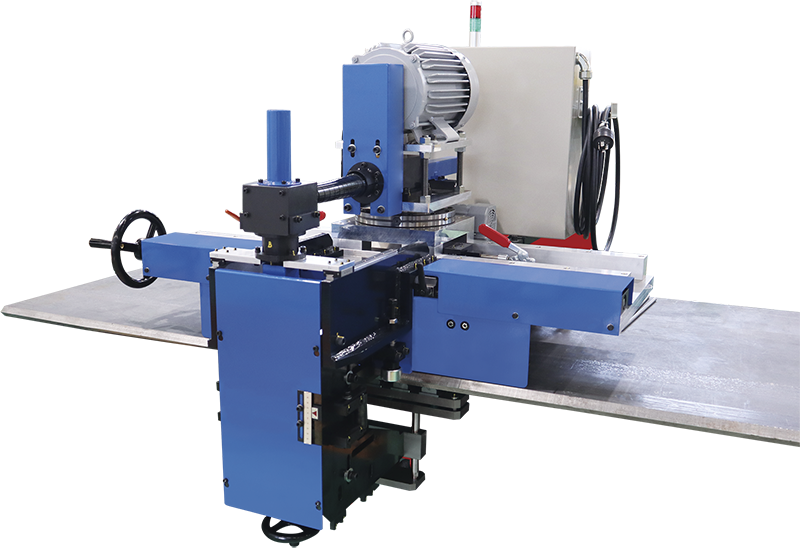

大型ワーク対応 ： 『自走式開先加工機』

ガス切断の悩みを解決するために生まれた、鋼板の開先加工を自動切削で行う非加熱のポータブルマシンです。
他社製品では難しい両面からの加工が可能なため、工程の効率化と加工精度の向上を同時に実現します。

▶自走式開先加工機カタログ

▶自走式開先加工機製品ページ

加工可能サイズ	幅600mm × 奥行き700mm 以上
加工可能板厚	t9 〜 t50まで
大きさ／重量	幅1300mm × 奥行き1200mm × 高さ1150mm ／ 355kg
カッター	多枚刃チップ交換式カッター
加工送りスピード	約100mm／min
主軸モータ	6P／2.2kw 200V
主軸回転速度	約1000rpm
対応周波数	60Hz/50Hz
電源/電圧	三相200V
コンセント形状	200Vコンセント

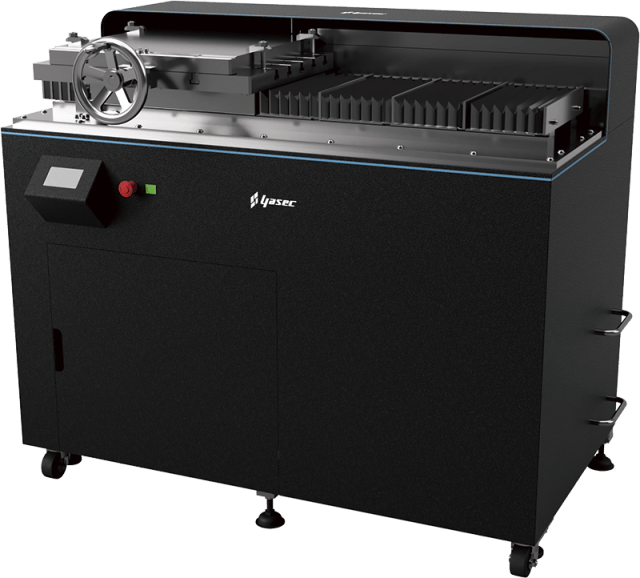

小型型ワーク対応 ： 『エッジフロー』　【開発中】

従来のハンドベベラー（手動機）とは異なり、操作がタッチパネルのためほぼ全自動で加工が可能。
作業者によるバラつきが少なく、切粉が作業者に向けて飛んでこないのでケガのリスクも大幅に低減します。
500×500×40mmまでの鋼板に対応。360mm/min。
▶エッジフローカタログ

本体サイズ	W1400mm × D800mm × H1250mm
テーブル高さ	1150mm
加工内容	C面取り：量C3〜C10程度
主軸カッター	4枚刃 チップ交換式専用カッター
加工板（厚み）	12mm〜40mm
切削送り	150mm/min（C10の場合）
本体重量	800kg
供給電源	AC200V（3相）





山科精器の 《パイプ（鋼管）用》 開先加工機

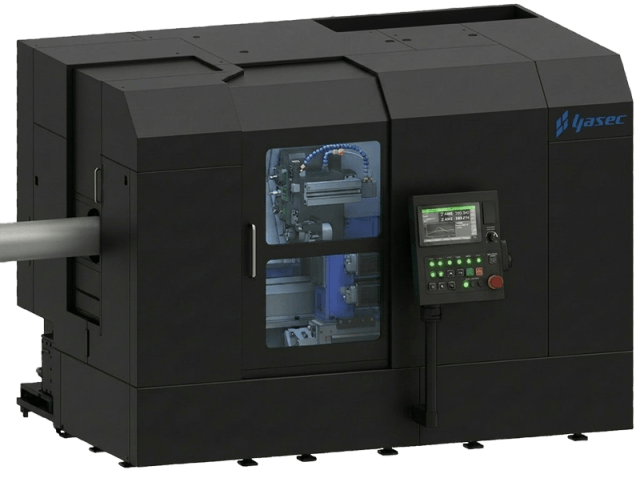

大型ワーク対応 ： 『FLEX U+ KAISAKI』

大口径から小径まで1台で対応可能。
機械を複数使い分ける必要がなく、設備コスト・段取り時間の削減につながります。
※カタログ・動画は作成中



加工事例

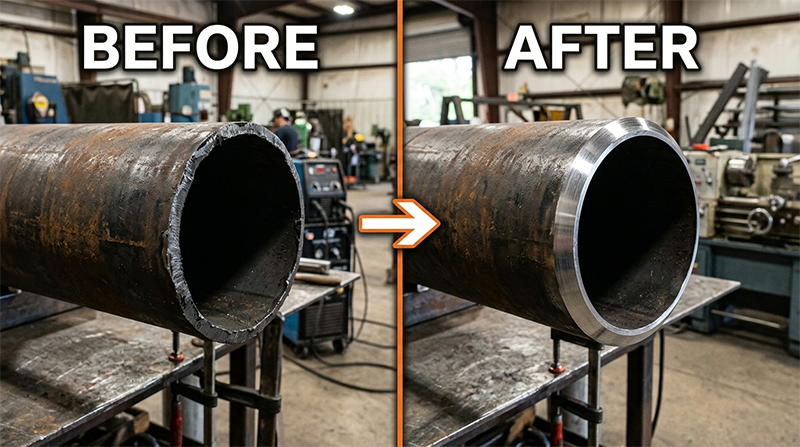

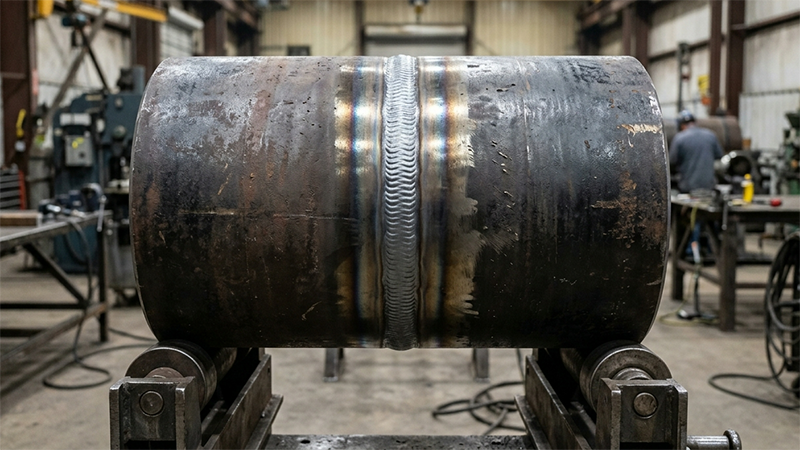

配管用パイプ

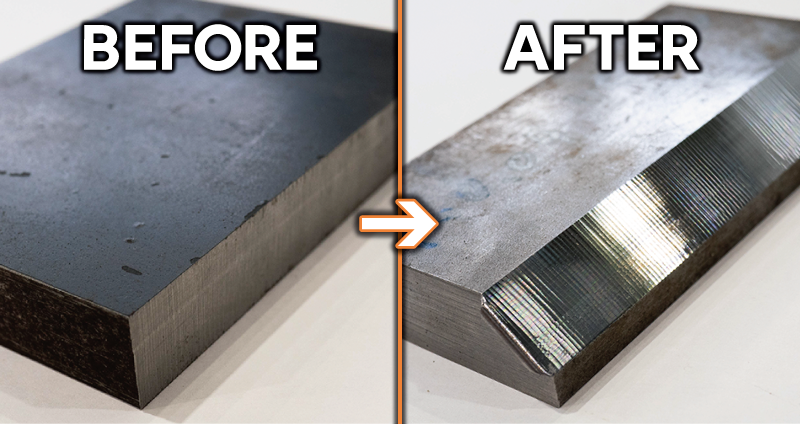

溶接構造物用【造船・建築（鉄骨・橋梁）等】の板



導入方法（購入・レンタル・リース）

弊社の開先加工機の導入にはいくつかの選択肢があります。

• 購入 ： 長期使用に最適
• レンタル ： 短期間利用に便利
• リース ： 初期費用を抑えたい場合

価格は機種や性能によって大きく異なりますが、用途に応じた選定が重要です。
まずはお気軽にご相談ください。

まとめ

開先加工とは、溶接品質を左右する重要な前処理工程です。 パイプや鋼管、平板などさまざまな材料に対して適切な加工を行うことで、強度・安全性・品質を大きく 向上させることができます。
そしてその品質は、「加工方法」だけでなく「設備選定」によっても大きく左右されます。
用途に応じて開先加工機の種類（ハンディタイプ・ポータブル・自走式・大型機など）や 導入方法（レンタル・リース・購入）を選ぶことが、効率的な運用につながります。もし、

といった課題をお持ちであれば、ぜひお気軽にご相談ください。
